定义
高压精密过滤器是一种用于去除高压流体(如气体或液体)中的固体颗粒、杂质以及部分液态水等污染物的设备。它主要应用在对流体纯净度要求较高的高压系统中,如化工、制药、食品饮料、电子等行业的压缩空气系统或高压液体输送系统。
基本原理
其工作原理是基于物理过滤机制。当高压流体进入过滤器时,流体通过多层过滤介质,这些过滤介质具有不同的孔径大小。较大的颗粒杂质会被最外层孔径较大的过滤材料拦截,而较小的颗粒则会在流体经过更细密的内层过滤材料时被截留下来。例如,在一些常见的空气过滤器中,第一层可能是粗效的纤维滤网,用于拦截较大的灰尘和异物;第二层则是更细密的滤网,如微孔滤纸或烧结金属滤网,能够捕捉更微小的颗粒,如粒径在几微米甚至更小的尘埃和铁锈微粒。

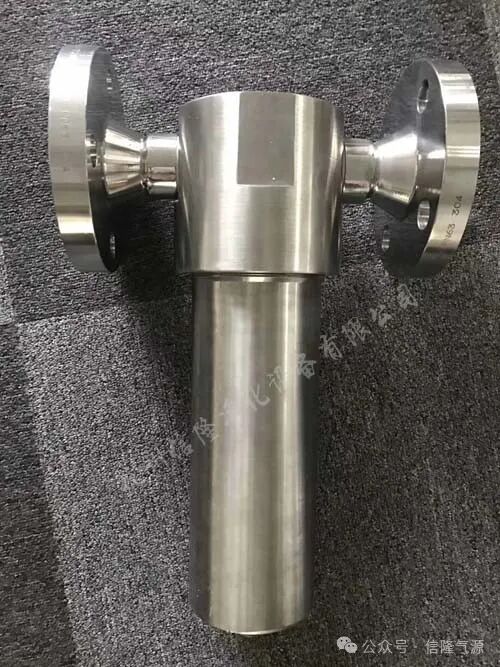

外壳
高压精密过滤器的外壳通常是金属材质,如不锈钢或碳钢,这是因为它们能够承受高压环境。外壳的设计要考虑到耐压性、密封性和耐腐蚀性。在一些化工行业的应用中,过滤器外壳需要抵抗各种腐蚀性化学物质的侵蚀。例如,在处理含有酸性气体的压缩空气系统中,不锈钢外壳可以有效防止外壳被腐蚀,确保过滤器的长期稳定使用。
过滤元件
这是过滤器的核心部分。过滤元件的种类多样,常见的有纤维滤芯、微孔膜滤芯和烧结金属滤芯。纤维滤芯由特殊的纤维材料制成,如聚酯纤维或玻璃纤维,它们可以通过纤维之间的交织形成复杂的过滤通道来拦截颗粒。微孔膜滤芯则具有更加精确的孔径,能够实现对微小颗粒的高效过滤,比如在电子芯片制造中用于过滤超净压缩空气的聚四氟乙烯(PTFE)微孔膜滤芯,其孔径可以小到 0.01 微米甚至更小,能够有效去除可能影响芯片质量的微小颗粒。烧结金属滤芯是通过将金属粉末烧结成具有多孔结构的滤芯,这种滤芯强度高、耐高温,适用于一些高温高压且对颗粒过滤要求严格的液体过滤场合,如高温油液过滤系统。
进出口连接部件
用于将过滤器与管道系统连接起来,确保高压流体能够顺利进入和流出过滤器。这些连接部件的设计要考虑到与管道的兼容性和密封性能。常见的连接方式有法兰连接、螺纹连接和焊接连接。在大型的化工生产线上,过滤器通常采用法兰连接,这样可以方便地进行安装和维护,并且能够承受较高的压力;而在一些小型的实验设备或对空间要求较高的系统中,螺纹连接的过滤器更为常见,因为它结构紧凑,占用空间小。
过滤精度
这是衡量高压精密过滤器最重要的指标之一。过滤精度通常用微米(μm)来表示,它代表了过滤器能够有效拦截的最小颗粒尺寸。例如,一个过滤精度为 5μm 的过滤器,理论上可以拦截粒径大于等于 5μm 的颗粒。在制药行业的注射用水过滤系统中,为了确保药品的质量和安全性,通常会使用过滤精度高达 0.22μm 的过滤器,以去除水中可能存在的细菌、热原和微小颗粒。
流量特性
流量特性反映了过滤器在不同压力差下允许通过的流体流量。一般来说,在一定的压力差范围内,随着压力差的增大,流体通过过滤器的流量也会增大。但是,当流量达到一定程度后,由于过滤介质的阻力等因素,流量的增加会逐渐变缓。在设计高压流体系统时,需要根据实际的流量需求和系统压力来选择合适流量特性的过滤器。例如,在一个大型的空气压缩机站的后处理系统中,为了满足众多用气设备的需求,就需要选择流量较大的高压精密过滤器,以确保有足够的干燥、纯净的压缩空气供应。
耐压能力
耐压能力是指过滤器能够承受的最大工作压力。由于是在高压环境下使用,过滤器必须具备足够的耐压强度,以防止外壳破裂或内部部件损坏。在高压油井的注水系统中,过滤器需要承受高达数十兆帕(MPa)的压力,因此其耐压设计至关重要。一般通过对过滤器外壳的材质选择、壁厚设计以及结构优化等措施来确保其耐压能力。
化工行业
在化工生产过程中,无论是原料的输送还是反应过程中的气体供应,都需要高质量的流体。高压精密过滤器可以去除化工原料中的杂质,防止其堵塞管道和损坏设备,同时也能保证反应气体的纯净度,提高化工产品的质量。例如,在合成氨的生产过程中,需要对原料气(如氢气和氮气)进行精细过滤,去除其中的硫化物、粉尘等杂质,以确保合成反应的高效进行和催化剂的使用寿命。
制药行业
制药行业对生产环境和原料的纯净度要求极高。从制药用水的净化到药品生产过程中压缩空气的处理,高压精密过滤器都发挥着关键作用。在药品的冻干工艺中,用于干燥药品的压缩空气必须经过严格过滤,去除其中的微生物、微粒和水分,以保证药品的无菌性和稳定性。
电子工业
在电子芯片制造、电路板生产等过程中,哪怕是微小的颗粒杂质都可能导致产品缺陷。高压精密过滤器用于过滤生产过程中使用的超净压缩空气、高纯化学试剂和去离子水等。例如,在半导体芯片制造的光刻工序中,超净的压缩空气用于清洁光刻机镜头和晶圆表面,如果空气中含有颗粒杂质,可能会在芯片上形成缺陷,影响芯片的性能和成品率。
食品饮料行业
在食品饮料的生产过程中,如饮料的灌装、食品的真空包装等环节,需要清洁、干燥的压缩空气。高压精密过滤器可以去除空气中的杂质、微生物和水分,确保食品饮料的卫生和质量。例如,在啤酒的生产过程中,过滤后的压缩空气用于推动啤酒在管道中流动和进行灌装操作,保证啤酒的口感和品质不受污染。
