一文带你了解标准空压站各组成部份

2024-9-5 14:08:56

压缩空气系统是一个复杂而精密的系统,它主要由多个关键组成部分协同工作,以产生、储存、净化和输送高质量的压缩空气。本文带大家走进空压站,看看一个标准的空压站都有哪些机器组成。欢迎交流指正:

一、关于压缩空气系统
压缩空气系统是将大气中的空气通过一系列设备处理,使其成为具有一定压力、流量和清洁度的气体,供各种工业设备和工艺过程使用的系统。该系统广泛应用于制造业、化工、食品、医药、纺织等多个领域,是现代工业生产中不可或缺的重要辅助设备。
二、主要组成部分

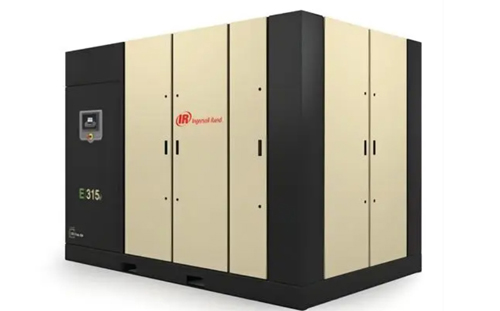

1. 空气压缩机
空气压缩机是压缩空气系统的核心设备,负责将大气中的空气吸入并压缩至所需压力。根据工作原理的不同,空气压缩机可分为活塞式、螺杆式、离心式等多种类型。其中,螺杆式空气压缩机因其高效、稳定、易维护等特点,在现代工业生产中应用最为广泛。
工作原理:螺杆式空气压缩机通过一对相互啮合的阴阳转子在气缸内作高速旋转运动,从而吸入并压缩气体。随着转子的不断旋转,被压缩的气体从排气口排出,进入后续处理流程。
性能特点:螺杆式空气压缩机具有排气量稳定、噪音低、振动小、维护方便等优点。同时,部分高端机型还配备了智能控制系统,可根据实际需求自动调节运行参数,实现节能降耗。


2. 储气罐
储气罐是压缩空气系统中的重要组成部分,主要用于储存压缩空气并稳定系统压力。当空气压缩机运行时,产生的压缩空气首先进入储气罐进行储存;当用气设备需要时,再从储气罐中释放压缩空气。储气罐还能有效分离压缩空气中的水分和油分,提高压缩空气的清洁度。

结构特点:储气罐通常由筒体、封头、法兰、接管等部件组成,材质多为碳钢或不锈钢。为了确保安全使用,储气罐必须按照相关标准进行设计、制造和检验,并定期进行维护保养和安全检查。
作用:储气罐的主要作用包括储存压缩空气、稳定系统压力、分离水分和油分以及减少空气压缩机频繁启动和停止的次数等。这些作用共同提高了压缩空气系统的运行效率和稳定性。
3. 后处理设备
压缩空气在离开空气压缩机后,通常需要经过一系列后处理设备进行处理,以提高其清洁度和干燥度。这些后处理设备主要包括过滤器、干燥机等。
过滤器:过滤器用于去除压缩空气中的固体颗粒、油雾等杂质。根据过滤精度的不同,过滤器可分为初效过滤器、中效过滤器和高效过滤器等多种类型。在实际应用中,通常会根据用气设备对压缩空气清洁度的要求选择合适的过滤器组合进行使用。

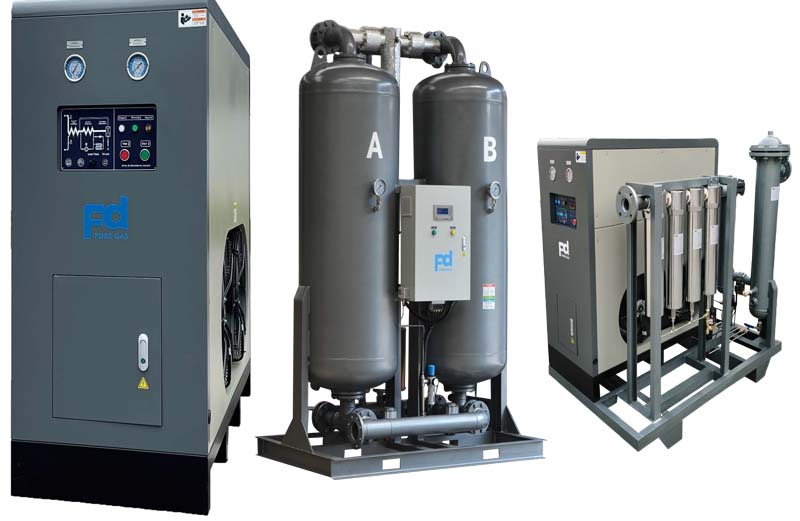

干燥机:干燥机用于去除压缩空气中的水分,防止水分对用气设备造成腐蚀或影响产品质量。常见的干燥机类型包括冷冻式干燥机和吸附式干燥机两种。冷冻式干燥机通过制冷系统降低压缩空气的露点温度从而去除水分;而吸附式干燥机则利用吸附剂(如分子筛)对水分的强吸附能力去除水分。


4. 输气管道及阀件
输气管道是将压缩空气从储气罐或干燥机输送到用气设备的管道系统。为了确保压缩空气在输送过程中的压力和流量稳定以及防止泄漏和污染等问题的发生,输气管道通常采用耐压、耐腐蚀的材质制成(如无缝钢管、不锈钢管等),并配备相应的阀门和接头等附件。
阀门:阀门在压缩空气系统中起着控制气流方向、调节流量和压力以及实现系统的安全保护等作用。常见的阀门类型包括截止阀、球阀、减压阀等。这些阀门在系统中的合理布置和正确操作对于保证压缩空气系统的正常运行至关重要。
5. 控制仪表及自动化控制系统
随着工业自动化技术的不断发展,现代压缩空气系统越来越依赖于先进的控制仪表和自动化控制系统来实现高效、稳定和安全的运行。这些控制仪表和自动化系统可以实时监测系统的运行状态(如压力、流量、温度等参数),并根据预设的控制策略自动调节空气压缩机的运行参数或启动/停止相应的后处理设备以维持系统的稳定运行。
控制仪表:控制仪表包括压力传感器、流量传感器、温度传感器等多种类型。这些仪表可以实时采集系统的运行数据并传输给自动化控制系统进行处理和分析。
自动化控制系统:自动化控制系统通常由PLC(可编程逻辑控制器)、触摸屏人机界面等硬件设备和相应的控制软件组成。通过对采集到的数据进行处理和分析,自动化控制系统可以实现对整个压缩空气系统的智能控制和优化调度从而提高系统的运行效率和稳定性并降低运行成本。

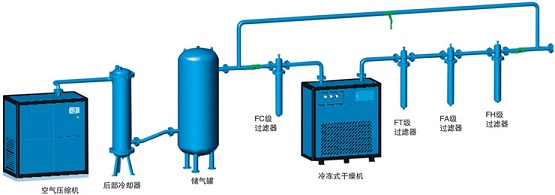

三、系统运行流程
压缩空气系统的运行流程通常包括以下几个步骤:
空气吸入:大气中的空气通过空气压缩机的进气口被吸入气缸内。
压缩过程在气缸内经过阴阳转子的高速旋转运动被压缩至所需压力。
冷却与分离:压缩后的热空气通过冷却器进行冷却以降低温度并凝结出部分水分和油雾;然后经过分离器进一步分离出水分和油分。
净化处理:经过初步净化的压缩空气进入过滤器进行深度净化处理以去除固体颗粒和油雾等杂质;然后进入干燥机去除剩余的水分。
储存与输送:净化后的压缩空气进入储气罐进行储存并稳定系统压力;当用气设备需要时再从储气罐中通过输气管道输送至用气点。
监控与调节:在整个运行过程中通过控制仪表和自动化控制系统对系统的运行状态进行实时监控并根据需要进行调节以确保系统的稳定高效运行。

综上所述,压缩空气系统是一个由多个关键组成部分协同工作的复杂系统。通过空气压缩机的压缩作用、储气罐的储存与稳定作用以及后处理设备的净化与干燥作用等共同实现了高质量压缩空气的生产与供应。随着工业自动化技术的不断发展以及用户对压缩空气品质要求的不断提高未来压缩空气系统将在提高运行效率降低能耗成本以及实现智能化控制等方面取得更加显著的进展和突破。
